دستگاه سلفون کشی حرارتی اتوماتیک YFMA-590
مشخصات کلی دستگاه
دستگاه سلفونکشی حرارتی فول اتوماتیک YFMA-590 یک تجهیز حرفهای و صنعتی برای لمینیت انواع محصولات چاپی است که با طراحی پیشرفته و عملکرد کاملاً اتوماتیک، کیفیت نهایی، سرعت تولید و دقت فرآیند سلفونکشی را بهطور چشمگیری افزایش میدهد. این دستگاه گزینهای ایدهآل برای چاپخانهها و واحدهای بستهبندی با تیراژ متوسط تا بالا محسوب میشود.
سیستم تغذیه اتوماتیک کاغذ در این دستگاه با استفاده از پمپ وکیوم بدون روغن انجام میشود که دقت بالا و عملکرد پایدار را تضمین میکند. وجود محافظ نبود کاغذ و پارگی کاغذ که توسط سیستمهای فتوالکتریک و مکانیکی کنترل میشوند، باعث توقف خودکار دستگاه در شرایط غیرعادی و افزایش ایمنی و طول عمر تجهیزات میگردد.
رابط کاربر–ماشین (HMI) با صفحهنمایش لمسی رنگی، امکان کنترل کامل دستگاه را برای اپراتور فراهم میکند. با وارد کردن اطلاعاتی مانند سایز کاغذ، میزان همپوشانی فیلم و سرعت کاری، دستگاه بهصورت کاملاً خودکار تنظیم و اجرا میشود. همچنین وضعیت عملکرد دستگاه در هر لحظه از طریق صفحه نمایش قابل مشاهده است.
غلتک حرارتی با روکش کروم و دقت بالا، مجهز به سیستم گرمایش روغنی داخلی است که کنترل دقیق و یکنواخت دما را فراهم میکند. دمای لمینیت بر اساس نوع فیلم و کاربرد قابل تنظیم بوده و کیفیت چسبندگی بسیار بالایی ایجاد مینماید. سیستم فشار پنوماتیک نیز فشار یکنواخت و پایدار را بهصورت خودکار تأمین کرده و امکان تنظیم فشار متناسب با نوع متریال را فراهم میکند.
شفت بادی (Air Expansion Shaft) در بخش نگهدارنده فیلم، باعث موقعیتیابی دقیق رول فیلم و سهولت در بارگذاری و تخلیه آن میشود. ترکیب این شفت با سیستم ترمز، امکان تنظیم دقیق کشش و سرعت باز شدن فیلم را فراهم کرده و از چروک یا کشیدگی ناخواسته جلوگیری میکند.
این دستگاه مجهز به برشزن عرض فیلم برای تطبیق دقیق با سایز کاغذ، چرخ دندانهدار پانچ لبه فیلم جهت برش اتوماتیک، و سیستم ضد تابخوردگی (Anti-Curvature) است که ورق لمینیتشده را کاملاً صاف کرده و از خمیدگی پس از برش جلوگیری مینماید. سیستم برش پنوماتیک، عملیات برش را بهصورت کاملاً خودکار انجام داده و در نهایت، ورقها به میز تحویل لرزشی منتقل شده و بهصورت منظم چیده میشوند.
| عنوان | مشخصات |
|---|---|
| مدل دستگاه | YFMA-590 |
| حداکثر سایز کاغذ | 590 × 760 میلیمتر |
| حداقل سایز کاغذ | 240 × 200 میلیمتر |
| سرعت سلفونکشی | 0 تا 80 متر در دقیقه |
| گرماژ قابل پشتیبانی | 100 تا 500 گرم بر متر مربع |
| توان مصرفی | 18 کیلووات |
| وزن دستگاه | 2500 کیلوگرم |
| ابعاد دستگاه (Layout) | 4000 × 1350 × 1650 میلیمتر |
| روش حمل | حمل دریایی |
آپشنها و تجهیزات جانبی دستگاه سلفونکشی YFMA-590
واحد سلفونکشی دوبل (Double Lamination Unit)
تقویت فرآیند لمینیت فیلم جهت افزایش چسبندگی و دوام لایه سلفون در محصولات چاپی.خشککن UV مخصوص رنگهای عمیق (UV Dryer for Deep Color)
بهبود کیفیت تثبیت رنگ و افزایش جلوه بصری در چاپهای با رنگ تیره و پررنگ.سیستم تقویت چسبندگی فیلم
جلوگیری از جدا شدن فیلم پس از عملیات خطتا، تا و پرس در فرآیندهای بعدی.سیستم سلفونکشی دوطرفه (Double Sided Lamination System)
امکان سلفونکشی همزمان دو طرف کاغذ در یک مرحله، کاهش زمان تولید و افزایش سودآوری.سیستم برش زنجیری (Chain Cutter System)
مناسب برای فیلمهای BOPP، PET، PVC و سایر متریالها با برش دقیق و بدون حاشیه اضافی فیلم.سیستم برش با تیغه داغ (Hot Knife Slitting System)
مجهز به تیغه داغ پیشرفته با کنترل سروو و برش پنوماتیک جهت دقت بالا و لبههای تمیز.واحد امباس (Embossing Unit)
ایجاد بافت و برجستگی روی سطح سلفون جهت افزایش زیبایی و ارزش افزوده محصولات چاپی.
| ردیف | نام قطعه | مدت گارانتی | توضیحات |
|---|---|---|---|
| 1 | غلتک لاستیکی (Rubber Roller) | ۶ ماه | نیاز به سنگزنی دارد (شامل ترکخوردگی نمیشود) |
| 2 | تیغه اسکرپر (Scraper Blade) | ۳ ماه | — |
| 3 | نازل مکش (Suction Nozzle) | بدون گارانتی | — |
| 4 | لامپ UV | ۱۰۰۰ ساعت کاری | — |
| 5 | چرخ برس (Brush Wheel) | بدون گارانتی | — |
| 6 | قطعات پنوماتیک | ۶ ماه | — |
- آمادهسازی و تست قبل از تحویل:
تمام دستگاهها قبل از تحویل در کارگاه SRIDA TANGSHAN بهطور کامل تنظیم و تست میشوند. این شامل ساختار مکانیکی، تنظیم قطعات، عملکرد الکتریکی کلیدها، نکات ایمنی و نگهداری روزمره تجهیزات میباشد تا از عملکرد صحیح دستگاه پس از نصب اطمینان حاصل شود. - گارانتی قطعات الکتریکی:
تمام قطعات الکتریکی دارای گارانتی ۱۲ ماهه هستند و خدمات ما برای کل طول عمر دستگاه ارائه میشود. در صورت نیاز به قطعات یدکی، ما بلافاصله آنها را ارسال میکنیم و تنها هزینه پیک توسط مشتری پرداخت میشود. (مدت گارانتی از تاریخ خرید تا ۱۲ ماه بعد از تحویل و نصب دستگاه محاسبه میشود) - پشتیبانی و تعمیرات سریع:
پس از دریافت اطلاعیه مشتری برای تعمیر، تیم ما ابتدا به صورت دورکاری (Remote) مشکل را تحلیل و حل میکند و در طی ۱ روز کاری پاسخ دقیق و راهکار مناسب ارائه میشود. زمان حضور کارشناسان خدمات پس از فروش با توافق دو طرف تعیین میشود، اما کارشناسان ما موظف هستند حداکثر ظرف ۴۸ ساعت به محل تعیین شده مشتری برسند. - خدمات پس از گارانتی:
پس از پایان دوره گارانتی، شرکت ما همچنان قطعات یدکی را با قیمتهای ویژه در اختیار مشتریان قرار میدهد و همچنین بر اساس نیاز مشتری، خدمات تعمیر و نگهداری با هزینه مشخص ارائه میشود.
شرکت دارای دفاتر و شعب فروش در ۲۸ استان و شهر مختلف چین و کشورهای دیگر جهان است که قابلیت ارائه خدمات پس از فروش و پاسخگویی سریع به مشتریان در سراسر دنیا را بهطور کامل تضمین میکند. - شرایط تحویل و پرداخت
- زمان بارگیری: ۲۰ روز پس از دریافت پیشپرداخت
- مبدا و مقصد بارگیری: از TIANJIN، چین به بندر مورد نظر شما
- گارانتی: یک سال گارانتی رایگان
- خدمات بینالمللی: مهندسان برای خدمات و نصب دستگاه در خارج از کشور در دسترس هستند
- گواهینامه: دارای CE Certificate
ساختار ماشین

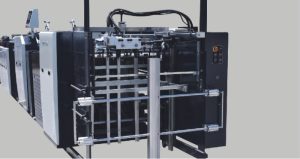

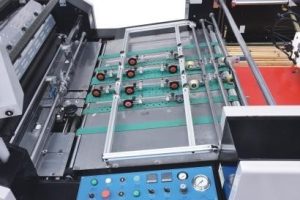

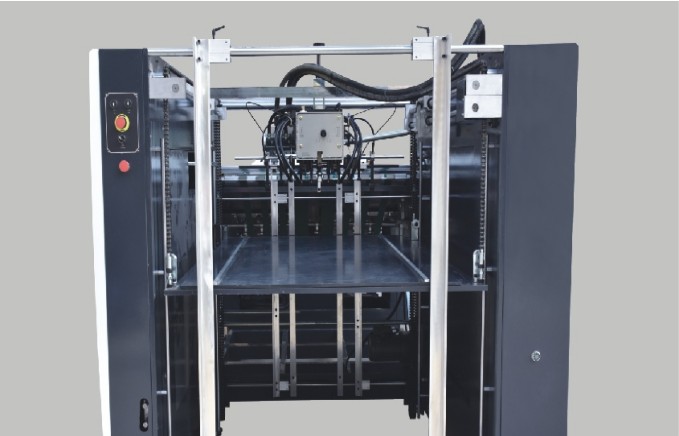

سیستم تغذیه اتوماتیک کاغذ
- فیدر پیشبارگذاری (Pre-Loading Feeder)
امکان آمادهسازی و تغذیه مداوم کاغذ بدون توقف دستگاه، جهت افزایش سرعت تولید. - فیدر بدون توقف (Non-Stop Feeder)
تغذیه پیوسته ورقها در حین کار دستگاه و کاهش زمان توقف بین بارگذاریها. - فیدر سایز بزرگ (Big Format Feeder)
مناسب برای تغذیه ورقهای با ابعاد بزرگ با دقت و پایداری بالا. - میز مکش تخت (Sucking Flat Table)
تثبیت کامل ورق در زمان انتقال و جلوگیری از جابهجایی یا خمیدگی کاغذ. - راهنمای جلویی (Front Guide)
تنظیم دقیق موقعیت ورق جهت همراستایی کامل در فرآیند سلفونکشی. - سیستم سروو با دقت بالا
کنترل دقیق حرکت و سرعت برای افزایش کیفیت و یکنواختی عملیات. - سیستم ایمنی ضد ازدحام با مگنت (Anti-Clutter Magnet Safety Device)
جلوگیری از تجمع ورقها و افزایش ایمنی دستگاه در زمان بروز خطا.

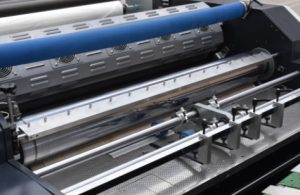

سیستم پودرگیر و راهنمای جلویی (Front Guide)
غلتک آهنی آینهای (Mirror Iron Roller)

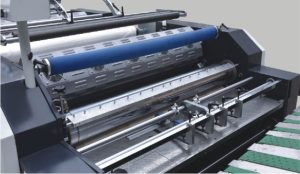

غلتک حرارتی با سطح کاملاً صیقلی جهت توزیع یکنواخت حرارت و افزایش کیفیت چسبندگی سلفون.سیستم غبارگیری حرارتی (Heating Dust Removal)
حذف گرد و غبار از سطح کاغذ در حین گرمادهی برای بهبود کیفیت نهایی سلفونکشی.سیستم پاکسازی پودر با اسکرپر (Scraper Cleaning Powder)

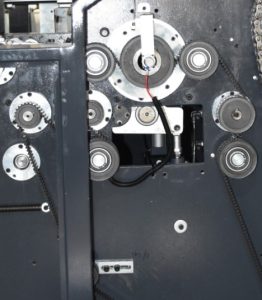

جمعآوری پودر و ذرات باقیمانده روی سطح چاپ برای جلوگیری از نقص در لمینیت.سیستم انتقال با تسمه تایمینگ (Synchronous Belt Drive)
انتقال یکنواخت و دقیق حرکت با حداقل لرزش و افزایش پایداری عملکرد دستگاه.

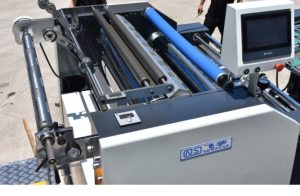

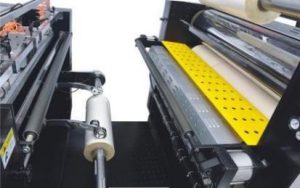

سیستم لمینت

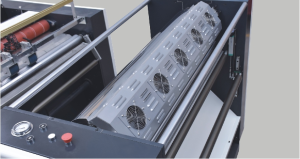

سیستم گرمایش الکترومغناطیسی (Electromagnetic Heating)
گرمادهی یکنواخت، سریع و پایدار با دقت بالا جهت بهبود کیفیت سلفونکشی و کاهش مصرف انرژی.غلتک صافکننده فیلم (Film Straight Roller)
تثبیت و هدایت دقیق فیلم برای جلوگیری از چینخوردگی و انحراف در حین لمینیت.نمایشگر خارجی دما (External Temperature Meter)
امکان مشاهده و کنترل دقیق دمای دستگاه بهصورت لحظهای.سیستم فشار اتوماتیک (Automatic Pressure)
تأمین فشار یکنواخت و هوشمند متناسب با نوع کاغذ و فیلم جهت چسبندگی بهینه.سیستم تشخیص نبود کاغذ و پارگی (Paper Lacking & Breaking System)
توقف خودکار دستگاه در صورت بروز خطا برای افزایش ایمنی و جلوگیری از آسیب.سیستم سلفونکشی دوطرفه (Double-Sided Lamination) – اختیاری
امکان سلفونکشی همزمان دو روی کاغذ برای افزایش بهرهوری و کاهش زمان تولید.سیستم پرس دوبل (Double Press) – اختیاری
افزایش استحکام لمینیت و بهبود کیفیت نهایی در چاپهای حساس و تیراژ بالا.

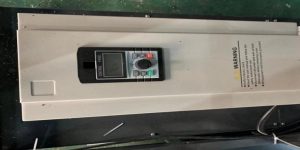

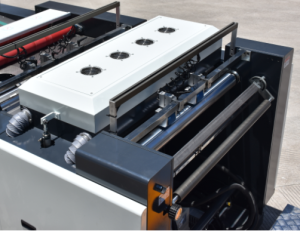

خشک کن UV
- سیستم مکش و هوای بیرونی (Sucking and Outside Air System): حذف بخارات و گرد و غبار ناشی از فرآیند UV و افزایش ایمنی و کیفیت خشککردن.
- منبع نور UV قابل تنظیم ۸ تا ۱۲ کیلووات (Adjustable 8-12KW Electronic Light Source):
- ایمنی بالاتر نسبت به منابع نور سنتی با ولتاژ ثابت
- تنظیم خودکار شدت نور متناسب با سرعت عملکرد دستگاه
- تغییر شدت نور از ۳۰٪ تا ۱۰۰٪ برای بهینهسازی مصرف انرژی
- کاهش متوسط مصرف انرژی بیش از ۳۰٪.
مزایا
افزایش ایمنی در عملیات خشککردن UV
صرفهجویی قابل توجه در مصرف انرژی
عملکرد یکنواخت و با کیفیت در تمامی سرعتهای دستگاه
کاهش آلودگی و افزایش طول عمر تجهیزات
جمعکننده خودکار کاغذ (Automatic Paper Stacker)
- وکیوم ساگر (Vacuum Sucker) با سطح صاف و عرض تسمه ۱۰ سانتیمتر: امکان جابجایی دقیق و سریع کاغذ بدون آسیب دیدن سطح آن.
- تغذیه بدون توقف (Non-stop Feeding): تامین جریان مداوم کاغذ برای افزایش سرعت و کاهش توقف خط تولید.
- ارتفاع بارگیری کاغذ ۸۵۰ میلیمتر: ظرفیت بالا برای چیدمان تعداد زیادی برگه.
- شمارنده (Counter): قابلیت شمارش دقیق تعداد برگههای جمعآوری شده برای مدیریت بهتر تولید.
- دستگاه فلاپ کاغذ (Paper Flap Device): تضمین چیدمان منظم و صاف برگهها در استک.
- سنسور الکتریکی (Electric Eye Sensor): کاهش خودکار ارتفاع و تنظیم فشار باد خروجی کاغذ برای جلوگیری از بهم ریختن یا آسیب رسیدن به برگهها.
- سیستم هوشمند دفع ضایعات (Intelligent Automatic Waste Discharge System): بهطور خودکار محصولات برشنخورده را تخلیه کرده و از ضایعات ناشی از گیر کردن کاغذ جلوگیری میکند.

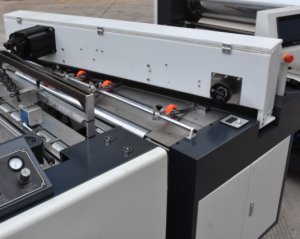

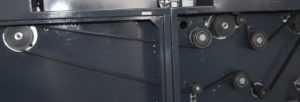

سیستم جداسازی
- سیستم پانچ عقب (Back Perforating System): ایجاد سوراخهای دقیق و منظم در لبه کاغذ برای آمادهسازی انواع محصولات چاپی.
- چاقوی با سرعت بالا (High Speed Rotation Knife): برش سریع و دقیق کاغذ بدون ایجاد آسیب یا چروک.
- سیستم ضد خمیدگی (Anti-Curve System): جلوگیری از خم شدن و موجدار شدن کاغذ هنگام برش.
- چاقوی زنجیری (Chain Knife) – اختیاری: مناسب برای برشهای خاص و تیراژ بالا.
- سیستم پانچ و برش پنوماتیک (Pneumatic Perforating Cutting System): عملکرد دقیق و بدون لرزش، کاهش نیروی دستی و افزایش سرعت.
- شیار برای رول جداکننده (Slot for the Separating Roller): امکان جدا کردن دقیق و منظم برگهها پس از پانچ و برش.
مزایا
افزایش دقت و کیفیت پانچ و برش
کاهش ضایعات و جلوگیری از آسیب به کاغذ
مناسب برای تیراژ بالا و خطوط تولید حرفهای
قابلیت تنظیم و سفارشیسازی با توجه به نیازهای چاپخانه
